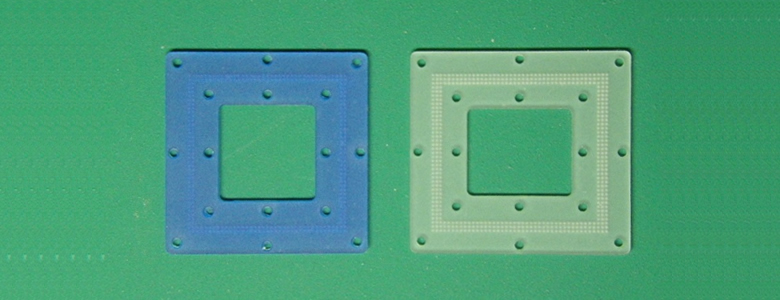

極小穴空きシート

極小穴空きシート
φ0.1mmと微小な穴がピッチ間0.35mmで均一に空いています。 超精度な金型加工技術と、当社の成型技術で製品化が出来ました。
※極小穴は貫通ではなく、片面は薄い被膜で部品を装着することで貫通する構造です。

シリコーンゴム金型成型品の一般的な寸法公差
単位:mm 以下 超精密(1級) 精密(2級)
  6.3 ±0.10 ±0.15
6.3 10 ±0.10 ±0.20
10 16 ±0.15 ±0.20
16 25 ±0.20 ±0.35
25 40 ±0.20 ±0.35
40 63 ±0.25 ±0.40
63 100 ±0.35 ±0.50
100 160 ±0.40 ±0.70
160以上 ±0.3% ±0.5%
